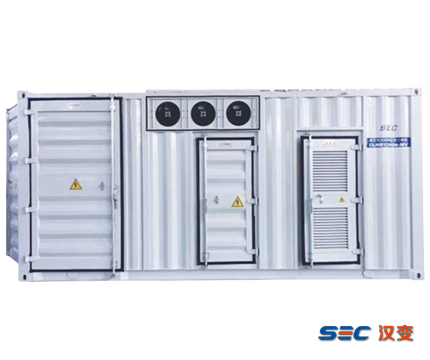

YBW-G系列光伏專用歐式箱變是一種由高壓開關設備、電力變壓器、低壓開關設備、智能控制設備、連接和輔助設備組成的成套配電設備。它專用于光伏發電系統中，將逆變器岀來的低電壓（0.69kV或0.27kV或0.315kV）升高到電網系統的電壓（10kV或35kV）以供并網使用。其變壓器一般采用雙分裂或雙繞組的油浸式變壓器或者干式變壓器。
1、設計標準均符合GB/T17467-2010、GB/T8754-2007的要求；

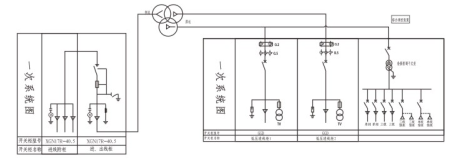

2、高壓側供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，也可用戶定制，還可裝設高壓計量元件，滿足高壓計量的要求。高壓柜具有對變壓器短路、過負荷等多種保護功能；
3、變壓器室可選擇油浸式變壓器或干式變壓器，并可根據需要加裝室溫監視裝置和自啟動的通風冷卻裝置；
4、低壓室根據用戶要求，可采用面板柜裝式結構，組成用戶所需供電方案。其中逆變器的出線回路也可按照用戶要求定制。低壓室有塑殼斷路器，也可根據用戶要求使用萬能式斷路器，全方位保護變壓器及逆變器的過載短路等；
5、高、低壓成套裝置及變壓器均采用固定式安裝。箱變內部留有人孔及操作空間，以方便安裝及維護；
6、箱變內部設有控制（輔助）變壓器室，可將逆變器出來的電壓轉換成市電（單相220V,三相380V）,以供輔助設備的供電和其他照明設備的使用,保證其箱式變電站的可靠運行；
7、高低壓室結構合理，并具有全面防誤操作聯鎖功能，功能靈活。高、低壓室所選用全部元件性能可靠、操作方便，其運行狀態可通過柜體的面板儀表指示等直接觀察和操作，一目了然；
8、外形美觀，歐式箱變的外觀可以根據用戶喜好定制，制作成為景觀式。其外殼顏色極易與周圍環境協調一致，具有點綴和美化環境的作用；
9、低壓側采用光伏專用浪涌保護器，專門針對逆變器的諧波、過電壓以及干擾等問題進行專業的保護；
歐式箱變可根據用戶需要配備智能綜合測控裝置（綜保或繼電保護），以便用戶進行遠程監控和操作。
